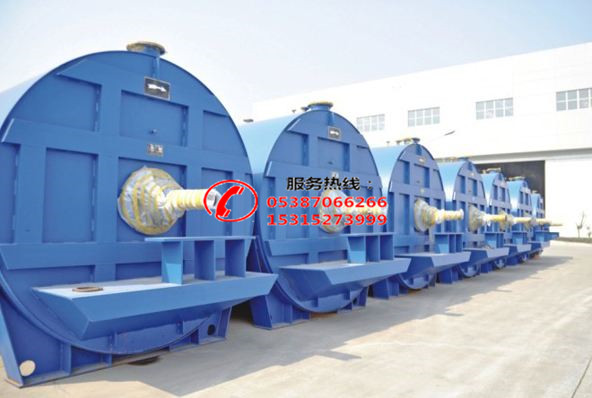

結晶機介紹：
三河機械生產的
結晶機臥式結晶機廠家臥式結晶機價格是化工生產中常見的化工單元操作過程，是一種與溫度、時間、攪拌狀態緊密相關的工藝過程。結晶過程一般 為降溫過程，在一定的時間內， 以不同的速率降溫是結晶過程的基本特征。不同的產品有不同的結晶過程曲線，而同一種產品，不同的結晶過程對產 品的內在質量和外觀質量有很大影響。由于結晶過程具有時間長、溫度差小、控制指數高、結晶曲線易變等特點，采用人工控制結晶過程往往達不到理想的要求，為此，本結晶機采用了專用的結晶曲線過程控制系統， 以適應各種物料 結晶過程提高產品的質量。
SHWJ系列是我公司在消化吸收國外同類產品先進技術的基礎上，結合國內用戶的 實際使用情況，而開發制造的新一代結晶機，是淀粉糖加工企業必要的優 質產品之一。該產品采用內外兩套冷卻循環系統，內裝有螺旋帶式攪拌器，端面設有刮晶板，兩端裝有機械密封，免維護、密封效果好。
結晶機應用領域：
葡萄 液 的結晶，谷氨酸鈉、木糖、木糖醇的 結晶，化工行業 鹽類等化工 產品的結晶 。
結晶機自動控制系統功能：
(1)測量范圍：0 ~ 200 0C 測量精度0．5級；
(2)控制規律：連續PID 串級；
(3)控制精度：±1℃ 超調量<5％； 、
(4)手／自無擾動切換；
(5)結晶曲線在線設定和修改，控制參數在線設定和修改：
(6)程序段大于10段，時間長度大于1個月；
(7)可帶通訊接口，便于集散控制；
(8)控制參數：報 警、控制；
(9)可具有防爆功能：
(10)具備實時和歷史記錄功能，便于數據分析。
主軸采用變磁調速裝置，主軸轉速無級可調使攪拌強度更適應結晶過程的需要，從而使結出的晶粒更均勻。為了得到盡可能直徑均一的結晶顆粒，專門設有一淘洗系統，能把不合格的粒徑與合格的粒徑的結晶分離開，從而更有效的保證了產品的外觀晶形符合要求。
結晶機工作原理：
結晶過程中，溶液的過飽和度、物料溫度的均勻一致性以及攪拌轉速和冷卻面積是影響產品晶粒大小和外觀形態的決定性因素。要使結晶過程得到有效控制，得到比較滿意的晶體，要求結晶機須有較 大的傳熱面積，合適的攪拌器結構和轉速，可控制的冷卻水溫度以及合理的結晶器內空結構。本智能結晶機系統由智能結晶機、板式換熱器、 冷卻水循環泵和計算機控制系統 組成。傳熱面積主要由殼體夾套和隨軸做回轉運動的盤管形成，由于冷卻面積大，能使循環冷卻水迅速地將結晶過程中的熱量取走，以有效地保證物料溫度能按結晶曲線下降。循環冷卻水泵起輸送冷卻水的作用，并使冷卻水保持一定的流速，使傳熱系數保持恒定。 板式換熱器的作 用是將循環水的熱量取走。通過控制冷卻水流量大小，可以控制循環水的溫度，進而控制結晶機中物料的溫度。為了得到外觀晶形好的產品，結晶機內物料和循環水的溫度差要嚴格控制，溫差不能太?。灰虼?，結晶時間較長。
攪拌轉速越低，其對結晶過程的擾動越小，所得到的晶粒越均勻、美觀。但轉速太低又不利 于傳熱過程的進行。因此選用變速電機進行主軸的傳動，便于方便地改變轉速。同時在設計上采用了不會產生流動死區的折流夾套結構，內部設置了冷卻螺旋盤管，主軸采用空心軸，大大提高了冷卻面機，使得攪拌在 低速時，結晶物料能獲得比較滿意的傳熱面積。
淘洗系統的作用是將合格的晶粒與不合格的 晶粒分開，達到篩分的目的。在計算機控制下 ，進行結晶操作時，物料在溶液中的晶粒是逐步長大的，而且晶粒的大小不可能均勻一致，將一 部分晶粒達到合格范圍后，起動淘洗系統，能結晶溶液通過淘洗器進行晶粒的篩選，合 格的晶粒隨母液一同進離心機進行固液分離，得到晶粒直徑符 要求的產品，分離的母液返回蒸發工段。較細的不合格的晶 粒隨溶液經換熱器加熱消晶后，再返回蒸發 工段。淘洗過程完畢后，補加新鮮濃縮液至規定液位后，進行下一個結晶過程的操作。
結晶機特點：
1、動力消耗低，操作費用少。SHWJ型臥式智能結晶機動力消耗僅為同產量的搪瓷反應釜的1/7左右。
2、工業結晶過程要避免自發成核，才能保證得到平均粒度 大的結晶產品。只有盡量控制在介穩區內結晶才能達到這個目的。智能結晶機由于加設隨軸 旋轉的內蛇管，使得冷 卻面積大，攪拌效果好，傳熱系數高，使結晶機內物料溫度均勻一致，再加上采用智能控制，保證結晶溫度跟 蹤結晶曲線，使結晶過程在介穩區結晶，晶粒生長速度一 致，易得到晶粒粒徑分布窄且大的結晶體。另由于冷 卻換熱面處 于介穩區，無晶核自發形成，結晶只在加入的晶種上進行，無法在壁面成長，故可避免冷 卻面結 疤。
3、由于結晶過程的擾動均勻，攪拌擾動強度低，可使其結晶體純度高，產品質量好，通過淘洗系統，可以得到晶粒更均勻的產品。
4、采用獨特的軸封材料和軸封結構，使得軸封可靠 ，不會產生過飽 和溶液在軸 結晶，使密封磨損，造成泄漏的現象。
5、轉速低，運行可靠，故障少，維修量少。
6、冷 卻盤管緩慢旋轉，同時夾套內壁有螺帶清壁裝置，與液體的換熱在動態中進行，晶粒不易在冷 卻面上附著，有較地避 物料的結垢。
7、由于結晶機為不 銹鋼材質，與搪瓷釜相比，不會出現搪瓷容易脫落，使整臺搪瓷釜報廢，造成很大經 濟損失的現象。
8、為了進一步保證產品外觀質量，設計增加的淘洗系統，能起到對晶粒篩分的獨到作用 ，使晶粒直徑的一致性得到保證。
9、傳動裝置結構緊湊，運轉平穩，效率高，噪音低；性能可靠的機械 密封，密封性能好，故障率低 ；螺旋帶與筒體間隙小，攪拌均勻，結晶機均勻無結塊現象；
10、先進的冷 卻水循環系統，降溫效果好，熱換效率高，結晶效率高；全不銹鋼結構的內筒體，冷軋鏡面板材，光滑耐濁清潔衛生，可實現自動進料，自動出料 ，勞動強度低使 用壽命長，變頻調速、工 況控制更加輕松，顆粒更均勻。
