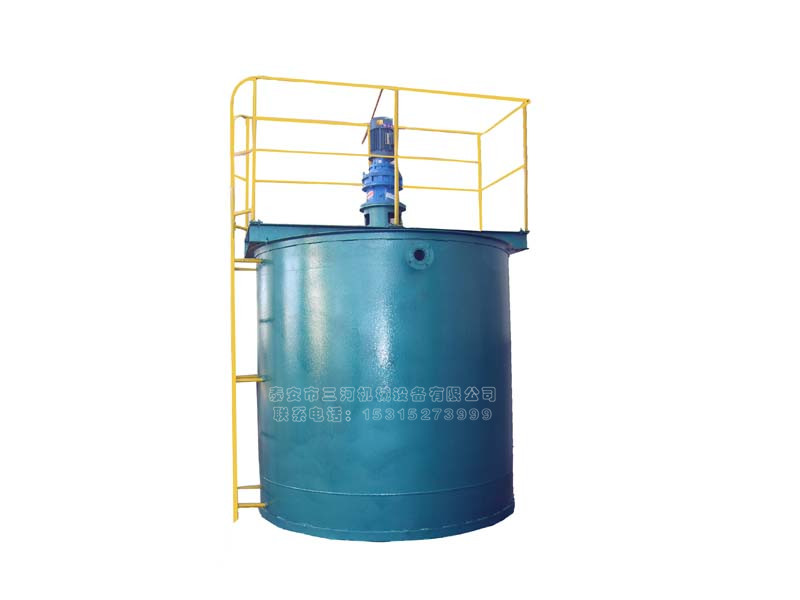

分小型（直徑為Φ1.8~Φ20米）與大型（直徑可達Φ53米）兩種。小型結構如圖 所示。于濃縮池中·心安有一根懸掛在珩架上的回轉軸，軸的下端固定著兩對放射狀的杷架，其中一對的長度梢小于濃縮池的半徑，另一對的長度等于半徑的2/3。回轉軸由固定在珩架上的電動機經蝸輪蝸桿減速機帶動旋轉。當回轉軸旋轉時，杷架下面的刮板將沉淀物刮至池中·心卸料筒排出。刮板在刮料過程中對沉淀物施加的壓力有助于擠出其中的水分，增加排礦濃度。需濃縮的礦漿沿著珩架上的給料槽給入池中·心的受料筒，該筒下部邊緣浸沒在澄清液面之下，礦漿沿徑向往四周流動，并產生沉淀作用，澄清液從上部的環行溢流槽溢出。
為避免濃縮機過載引起卸料口淤塞和杷架扭曲及其他設備事故，設有提升和信號安·全裝置，如圖 ，回轉軸徑電動機和蝸輪蝸桿帶動。
蝸桿的一端支撐于墊圈中，此墊圈為彈簧所支持。當負荷大時，即沉淀物太多而使耙架轉動阻力過大時，蝸桿不能推動蝸輪旋轉，致使蝸桿本身沿軸向發生移動，壓縮彈簧，將墊圈推向右方，并通過杠桿機構使指針向左方擺動，當指針擺動到一定位置時，可接通電路，發出警報，并開亮信號燈，操作者即可及時將杷提起，以免機構損壞。
大型中·心傳動式濃縮機。這種濃縮機的優點是當負荷過大時杷架能自動提起，過載情況消除后，杷架有能落下，恢復原位。其杷架的橫截面是一直角三角形，三角形斜邊的兩端點有鉸鏈，使與中·心轉架連接，因而杷架在遇到過大的阻力時，得以向后向上升起，阻力消除后，杷架因自重恢復原位，在中·心架固定在一大內齒圈上，該內齒圈借止推軸承置于濃縮池中·心的鋼筋混凝土支柱上。
因此，比小型濃縮機采用垂直軸為堅固。杷架由立式電動機經過行星減速機及三對減速齒輪所驅動。這種濃縮機由于杷架是一懸臂梁結構，從受力情況看，不如周邊傳動式的杷架采用簡支梁結構好。
